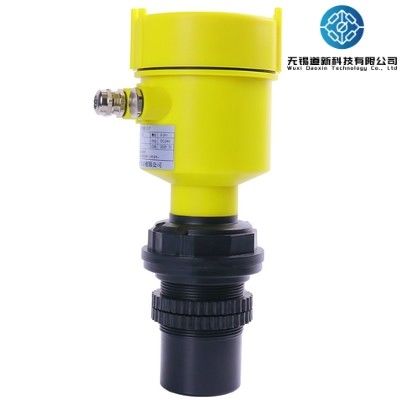

ABS 초음파 레벨 미터 4-20mA RS485 초음파 레벨 미터

ABS 초음파 레벨 미터

초음파 레벨 측정기
초음파 수준 측정기는 마이크로프로세서에 의해 제어되는 디지털 레벨 측정기입니다. 측정에서 초음파 펄스는 센서 (트랜스듀서) 에 의해 방출됩니다.음파는 액체 표면에 의해 반사되고 같은 센서에 의해 수신피에조 전기 결정에 의해 전기 신호로 변환됩니다.송신 및 음파의 수신 사이의 시간은 액체의 표면까지 거리를 측정 센서를 계산하는 데 사용됩니다비 접촉 측정으로 인해 측정 매체는 거의 무한하며 다양한 액체 및 고체 물질의 높이 측정에 널리 사용될 수 있습니다.

제품 소개
초음파 수준 측정기는 액체 높이, 탱크 높이 및 재료 위치를 측정하는 모니터링 도구입니다. 도구 자체는 2선, 3선 또는 4선 기술을 채택 할 수 있습니다.이 두 개의 전선 시스템은: 전원 공급 및 신호 출력이 공유됩니다. 세 전선 시스템은: 전원 공급 회로와 신호 출력 회로는 독립적입니다. DC 24v 전원 공급이 사용되는 경우 3 코어 케이블을 사용할 수 있습니다.전원 공급 장치의 부정적인 단말기와 신호 출력 부정적인 단말기는 핵심 전선을 공유합니다.; 4선 시스템은: AC 220v 전원 공급을 사용하거나 DC 24v 전원 공급을 사용하면 전원 공급 회로와 신호 출력 회로가 완전히 분리되어야 합니다.한 개의 코어를 사용해야 합니다.4 코어 케이블 DC 또는 AC 전원 공급, 4 ~ 20mADC, 높은 및 낮은 스위치 출력
경화 방지 초음파 계층 측정기
경화 방지 초음파 계층 측정기
범위: 0-60 미터, 다양한 형태가 제공됩니다, 다양한 부식 및 화학적 경우에 적합합니다, 높은 정확도, 원격 신호 출력, PLC 시스템 모니터링.
초음파 레벨 미터는 초음파 변환기 (프론드), 드라이브 회로 (모듈) 및 전자 액체 결정 디스플레이 모듈로 구성됩니다.

지능형 음향 복사가 분석됩니다.

지능형 음향 기술을 사용하여 지능형 에코를 분석할 수 있습니다. 디버깅이나 다른 특별한 단계 없이 이 기술은 역동적 사고, 역동적 분석의 기능을 가지고 있습니다.도구의 정확성을, 크게 수준 정확도를 개선 0.5%에 도달, 모든 종류의 간섭 파도를 할 수 있습니다.

세부 사항

높은 품질의 투명한 보호용 껍질

명확하고 직관적인 관찰 데이터, 방수 및 먼지 방지 설계, 효과적으로 내부 배선을 보호

보호 전기 인터페이스.

ABS 엔지니어링 플라스틱 물질을 사용하십시오. 충격 저항성, 노화 저항성, 고 온도 및 저 온도 저항성, 긴 서비스 수명.

고품질 밀폐 반지

내부에 설치 coil 충격 보호, 안정성 전체 밀폐 능력

고품질 탐사 설계

닫힌 프로브를 사용하여, 물리적 밀폐 좋은, 내부 회로를 보호

제품 크기

사양

작동 원칙
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded back반사된 음향은 변환기에 수신되어 전기 신호로 변환됩니다. 소리파의 전파 시간은음파와 물체의 표면 사이의 거리에 비례합니다음파 전송 거리 S와 음속 C와 음파 전송 시간 T 사이의 관계는 공식으로 표현될 수 있다: S=C×T/2.
전송된 초음파 펄스가 특정 폭을 가지고 있기 때문에 반사되는 파동과 전송되는 파동은 변환기에 가까운 작은 영역에서 중복됩니다.식별할 수 없고 거리 값을 측정할 수 없는이 영역은 측정 죽은 구역이라고합니다. 맹자 구역의 크기는 초음파 레벨 미터의 모델과 관련이 있습니다.
탐사선은 초음파를 방출합니다. 초음파가 공기보다 밀도가 큰 매체에 닿으면 반사됩니다.그리고 반사 파동은 탐사 부분에 의해 수신됩니다탐사선에서 액체 (물질) 표면까지의 거리는 초음파가 통과하는 시간에 비례합니다.
거리 [m] = 시간 × 소리의 속도/2 [m]
음속의 온도 보상 공식: 주변 음속 = 331.5 + 0.6 × 온도

현장 조건
다음 상황 중 어떤 상황에서도 주의를 기울여 보세요.
폼이 있는 액체/고체
주변에 강한 전압, 강한 전류, 강한 전자기 간섭이 있습니다, 높은 전압, 높은 전류와 강한 전자기 간섭을 피하기 위해 노력
강한 바람과 햇빛
강한 진동
매우 휘발성 액체와 수증기의 많은 양을 가진 사이트
쉽게 결정화 되는 액체
위에서 언급 된 필드 환경에 직면 할 때, 당신은 조심스럽게 그것을 사용 선택해야합니다, 측정 값의 정확도는 감소 할 것입니다, 그리고 데이터는 불안정 할 수 있습니다. 일반적으로,측정하기 위해 초음파 레벨 미터를 사용하는 것은 권장되지 않습니다..

적용 영역
물 및 하수 처리: 펌프실, 수집 우물, 생화학적 반응 탱크, 퇴적 탱크 등
전력, 광산: 밀터 풀, 석탄 매립 풀, 물 처리 등
