| 원래 장소: | 중국 |
| 브랜드 이름: | Wuxi Daoxin Technology Co., Ltd. |
| 모델 번호: | DX-LWGYML |

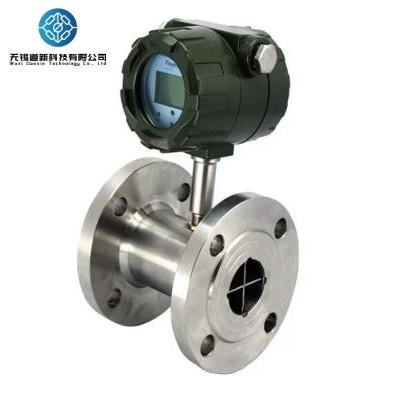

DN50 플랜지 타입 터빈 타입 흐름 미터 배터리 작동 컴팩트 구조
1소개
LWGYML 시리즈 터빈 흐름 미터는 국내외에서 흐름 미터의 첨단 기술을 흡수하는 새로운 세대의 흐름 미터입니다.최적화되어 많은 특성을 갖도록 설계되었습니다., 간단한 구조, 가벼운 무게, 높은 정확성, 좋은 반복성, 쉬운 설치 및 사용.
2특징
3- 사양
| 파이프 라인 직경 ((mm) 그리고 연결 |
4,6,10,15,20,25,32,40 스레드 연결 |
| (15,20,25,3240, 50,65,80,100,125,150,200 플랜지 연결 |
|
| 정확성 | ±1%R,±0.5%R,±0.2%R ((특별 주문) |
| 줄여주기 비율 | 10:115일:1제20조:1 |
| 소재 | 304SS,316(L) SS 등 |
| 중간 온도 | -20°C~+110°C |
| 환경 조건 | 온도: -10°C~+55°C 상대 습도: 5%~90% 대기압: 86~106KPa |
| 전원 공급 | 센서:+12VDC+,24VDC (선택) 송신기:+24VDC 로컬 디스플레이3.2V 리?? 배터리 |
| 출력 신호 | 센서: 펄스 주파수 신호 ((하위 레벨≤0.8V, 높은 레벨≥8V) 송신기: 두 개의 유선 4-20mA 전류 신호 |
| 신호 케이블 | STVPV 3x0.3 ((세 개의 유선), 2x0.3 ((두 개의 유선) |
| 신호 케이블 연결 | 하우스맨 커넥터 (표준형) 내부 스레드 M20x1.5 (폭발형) |
| 송신 거리는 | ≤ 1000m |
| 폭발 방지 | 아무 것도 없습니다 (표준형) EXDIIBT6 (폭발 방지) |
| 보호급 | IP65 |
4.구성
| LWGYML 시리즈 터빈 흐름 미터 구성 | ||||||||||
| 모델 | LWGYML | |||||||||
| 파이프 재료 | 4 | 4mm | ||||||||
| 6 | 6mm | |||||||||
| 10 | 10mm | |||||||||
| ... | ||||||||||
| 200 | 200mm | |||||||||
| 모델 설명 | N | 디스플레이가 없습니다. 12VDC 전원 공급, 펄스 출력, 높은 수준≥8V 낮은 수준≤0.8V | ||||||||
| A | 디스플레이가 없는데, 4~20mA 2 와이어드 전류 출력 | |||||||||
| B | 로컬 디스플레이, 배터리 작동 | |||||||||
| C | 로컬 디스플레이,4-20mA 2 유선 전류 출력 | |||||||||
| C1 | 로컬 디스플레이, RS485 출력 | |||||||||
| C2 | 로컬 디스플레이, HART 출력 | |||||||||
| 정확성 | 05 | 0.5등급 | ||||||||
| 10 | 1.0 등급 | |||||||||
| 터빈 유형 | W | 확장 비율 | ||||||||
| S | 표준 비율 | |||||||||
| 소재 | S | SS 304 | ||||||||
| 난 | SS 316 (L) | |||||||||
| 폭발 방지 | N | 아무 것도 | ||||||||
| E | 폭발 유형 (ExmIICT6 또는 ExdIIBT6) | |||||||||
| 압력율 | N | 정상 압력 | ||||||||
| H | 고기압 | |||||||||
| 연결 유형 | T | 스레드 연결 | ||||||||
| F | 플랜지 연결 | |||||||||
| 필터 | N | 아무 것도 | ||||||||
| F | 필터로 |
|||||||||
