| 원래 장소: | 중국 |
| 브랜드 이름: | Wuxi Daoxin Technology Co., Ltd. |
| 모델 번호: | DX-LWGYML |

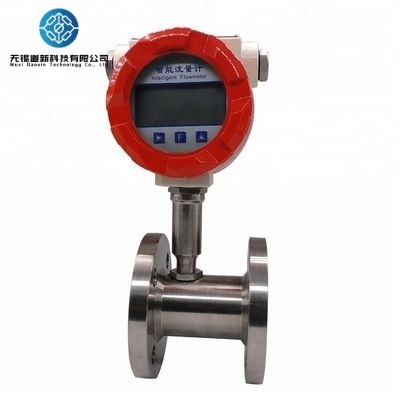

터빈 흐름계 액체는 터빈 하우스를 통해 흐르며 내부 로터가 회전하게 됩니다. 로터가 회전할 때, 전기 신호가 픽업 코일에서 생성됩니다.이 신호는 엔지니어링 단위로 변환됩니다 (리터), 큐브 미터, 갤론 등) 로컬 디스플레이에 적용될 경우. 선택용 액세서리 모듈을 사용하여 다른 장비로 신호를 수출 할 수 있습니다.좋은 반복성, 편리한 설치/ 유지보수, 간단한 구조 등
제품 특성
1센서 임플러는 특수 합금 베어링을 채택하여 마모에 저항하며 긴 정밀 유지 시간을 가지고 있습니다.
2단순하고 단단한 구조, 쉽게 분리 및 청소
3다점 비선형 수정, 높은 정확성, 최대 10 년 동안 데이터 전원 종료
4다양한 신호 출력, 다양한 경우에 적합
작동 원칙
LUGB 타입의 소용돌이 흐름계 는 소용돌이 발생과 흐름 속도의 관계에 대한 카만 원리 이론을 사용하여 설계 및 제조된 흐름계이다.그것은 증기의 흐름을 측정하는 데 사용할 수 있습니다, 가스 및 낮은 점도 액체. 삼각형 기둥 (전전) 생성체는 액체에 삽입되고, 정규 카만 전개가 삼각형 프리즘 뒤에 번갈아 형성됩니다.점수의 분리 주파수는 측정 매체의 흐름 속도 ((V) 에 비례합니다.따라서 측정 된 액체의 흐름 속도는 흐름 미터 센서 머리에 의해 소용돌이의 수를 감지하여 계산 할 수 있습니다.그리고 신호 처리 회로는 센서 오프러치에 따라 측정 매체의 볼륨 흐름 속도를 계산합니다..
제품 특징
1높은 정확성 및 좋은 반복성
2검출 요소는 액체와 접촉하지 않으며 성능은 안정적이며 신뢰성이 높습니다.
3단순하고 단단한 구조, 움직이는 부품, 오랫동안 안정적인 작동
4폭이 넓고 범위 비율이 1:10 (특별 최대 15)
5압력 손실은 작은, 약 1/4 ~ 1/2 오리피스 흐름계
기술 매개 변수
| 측정 매개체: |
액체, 가스, 포화 증기, 과열 증기
|
| 중간 흐름 속도: | 액체 0.5~7m/s, 가스 4~40m/s, 증기 7~70m/s |
| 정확도 수준: | 액체 10가스 15, 2 타입을 삽입합니다.5 |
| 가능한 측정 범위: | 레이놀즈수는 5*10입니다3~7*108 |
| 정상 측정 범위: | 레이놀즈수는 2*10입니다4~7*106 |
| 명목 지름: | DN15~DN300 ( 파이프 라인 종류, 클램핑), DN150~DN2000 (입기 종류 또는 사용자 정의) |
| 중간 온도: | -40~80°C, 중간 온도 -40~250°C, 높은 온도 -40~350°C |
| 명목 압력: | 1.0~6.3MPa (>6.3개 맞춤화) |
| 설치 방법: | 플랜지 타입, 삽입형, 클램프 타입 |
| 출력 신호: |
전압 펄스: 낮은 수준 ≤ 1V, 높은 수준 ≥ 6V 2선 시스템 4-20mA (RS485, HART) 펄스 주파수 0.1~3000Hz |
| 전원 공급: |
3선 펄스 출력 12V, 24VDC 선택 2선 전원 공급 24VDC 로컬 디스플레이 타입 3.6V 리?? 7.5AH 배터리, 수명 > 2년 |
| 부하 저항: | 500Ω (24VDC로 전원을 공급할 때) |
| 전기 인터페이스: | M20*151/2" NPT |
| 시체 재료: | SS304, SS316L (또는 사용자 정의) |
| 머리의 재료: | 주름 알루미늄 가구, 스테인리스 스틸 가구 (또는 사용자 정의) |
| 환경 조건: | 온도 -20~+60°C, 상대 습도 5%~90% |
| 보호 수준: | IP65 |
| 폭발성 등급: | 엑스디IIBT4Gb, 엑시IIBT4Ga |
